کنتاکتور کمکی مدل ABB 1SBN010140R1131

Name: کنتاکتور کمکی مدل ABB 1SBN010140R1131
SKU: CA4-31M
Availability: InStock

کنتاکتور کمکی مدل ABB 1SBN010140R1131 با چهار کنتاکت مکانيزم قطع و وصل: 3NO+1NC نحوه نصب ريلي از جلو پارت نامبر: CA4-31M

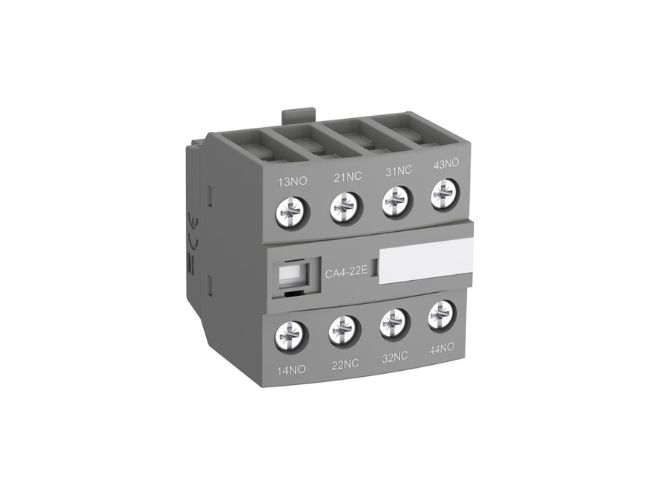

کنتاکتور کمکی مدل ABB 1SBN010140R1131 - تصویر 1

$ 24

با تماس بگیرید

brands ای بی بی | ABB

توضیحات

کنتاکتور کمکی مدل ABB 1SBN010140R1131

بلوک‌های کنتاکت کمکی برای عملکرد مدارهای کمکی و مدارهای کنترل در محیط‌های صنعتی استاندارد استفاده می‌شوند. انواع بلوک‌های کنتاکت کمکی برای نصب از جلو:

• بلوک CA4 1 یا 4 پل، با کنتاکت‌های لحظه‌ای N.O. و N.C.

• بلوک CC4 1 پل، با کنتاکت پیشرو N.O. یا کنتاکت پس‌افتاده N.C.

• بلوک CAT4 2 پل، با کنتاکت‌های لحظه‌ای N.O. + N.C. و اتصال ترمینال بوبین A1 / A2 در قسمت جلو. بلوک‌های کنتاکت کمکی 4 پل از نوع CA4-..E، CA4-..M، CA4-..U یا CA4-..N را مطابق با نوع کنتاکتور یا رله کنتاکتور برای مطابقت با الزامات استاندارد انتخاب کنید (به “علامت‌گذاری و موقعیت‌یابی ترمینال” مراجعه کنید). انواع بلوک‌های کنتاکت کمکی برای نصب از کنار:

• بلوک CAL4 2 پل، با کنتاکت‌های لحظه‌ای N.O. + N.C.. برای اتصال به سمت راست و/یا چپ کنتاکتورها. بلوک‌های کنتاکت کمکی مجهز به ترمینال‌های اتصال پیچی هستند که به صورت باز تحویل داده می‌شوند، در برابر تماس مستقیم تصادفی محافظت شده‌اند و دارای علامت عملکرد مربوطه می‌باشند.

توضیحات تکمیلی

RATE	(600 V AC) 200 A
Terminal Type	Screw Terminals
RoHS Status	Following EU Directive 2011/65/EU
TEMP Range	Close to Contactor Fitted with Thermal O/L Relay (0.85 … 1.1 Uc) -25 … +50 °C , Close to Contactor for Storage -40 … +70 °C , Close to Contactor without Thermal O/L Relay (0.85 … 1.1 Uc) -40 … +70 °C
Voltage opration	Auxiliary Circuit 24 … 690 V
Number of Auxiliary Contacts NO	3
Number of Auxiliary Contacts NC	1
Rated Insulation Voltage	acc. to UL/CSA 600 V,acc. to IEC 60947-5-1 and VDE 0110 (Gr. C) 690 V
Connecting Capacity Auxiliary Circuit	Flexible with Ferrule 1/2x 0.75 … 2.5 m² ,Flexible with Insulated Ferrule 1x 0.75 … 2.5/2x 0.75 … 1.5 m² ,Rigid 1/2x 1 … 2.5 m²
Rated Operational Current DC-13	(125 V) 0.55 A / 69 W ,(24 V) 6 A / 144 W ,(250 V) 0.27 A / 68 W ,(48 V) 2.8 A / 134 W ,(72 V) 1 A / 72 W ,(110 V) 0.55 A / 60 W ,(220 V) 0.27 A / 60 W ,(400 V) 0.15 A / 60 W ,(500 V) 0.13 A / 65 W ,(600 V) 0.1 A / 60 W
Rated Operational Current AC-15	(220 / 240 V) 4 A ,(24 / 127 V) 6 A ,(500 V) 2 A ,(690 V) 2 A (400 / 440 V) 3 A
Rated Short-time Withstand Current	for 0.1 s A ,for 1 s A
