رگلاتور فشار بالا مدل FISHER 1301G-302
رگلاتور فشار بالا مدل FISHER 1301G-302 دارای بدنه برنجی و کلاهک استیل است کانکشن 1/8 اینچ و محدوده ورودی 6000 psig / 414 بار، محدوده خروجی 200 تا 500 psig / 13.8 تا 34.5 بار
- شروع قیمت:
$ 685
اکنون موجود نیست؛ اما می‌توانید این محصول را پیش‌خرید کنید
- ساخت: مکزیک
- زمان تقریبی تحویل: 8 الی 10 هفته کاری
- recommended replacement
brands فیشر | FISHER
توضیحات
رگلاتور فشار بالا مدل FISHER 1301G-302
رگولاتورهای نوع 1301F و 1301G، رگولاتورهای فشار بالا و خودکار هستند که می‌توانند در مواردی که گاز فشار بالا برای استفاده به عنوان فشار منبع تغذیه در رگولاتورهای پایلوت یا به عنوان فشار بارگذاری در رگولاتورهای بارگذاری فشار کاهش یابد، استفاده می‌شوند. رگولاتورهای نوع 1301F و 1301G همچنین می توانند در بسیاری از کاربردهای دیگر به عنوان رگولاتورهای کاهنده فشار بالا برای گازهای مختلف استفاده شوند.

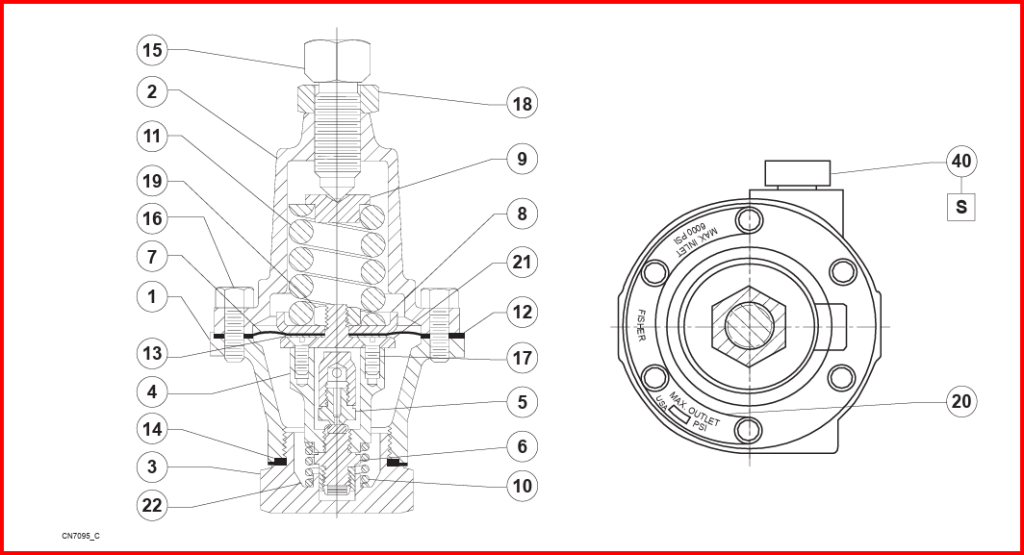

لیست قطعات:
- بدنه
- 2 قاب فنر
- 3 درپوش پایین
- 4 یوغ
- 5* روزنه
- 6* مجموعه دیسک سوپاپ
- 7* دیافراگم
- 8 صفحه دیافراگم
- 9 صندلی فنر بالایی
- 10 فنر سوپاپ
- 11 فنر
- 12* واشر بدنه
- 13* واشر صفحه دیافراگم 13* واشر صفحه دیافراگم
- 1w1w 16 پیچ درپوش بدنه فنری
- 17 پیچ ماشین
- 18 مهره قفلی
- 19 مهره قفل دیافراگمی
- 21 رابط بالا
- 22 یقه دیسک سوپاپ
- 24 چرخ دستی (نمایش داده نشده)
- 26 صفحه دریچه (نمایش داده نشده)
- 27 پایه نصب (نشان داده نشده) 28 پیچ نصب نشده (نشان داده نشده)
- 28 پیچ نصب نشده (نشان داده نشده)
- 32 براکت نصب (نشان داده نشده)
- 33 پیچ درپوش براکت (نشان داده نشده)
- 34 واشر نصب براکت (نشان داده نشده)
- 35 برچسب NACE (نشان داده نشده)
- 36 سیم برچسب (نشان داده نشده)
- 38* حلقه O-بدنه (نشان داده نشده)
- 39* حلقه O-Ring (0 اتصال دهنده بالا)
ساختارهای موجود سری 1301F: ورودی 6000 psig / 414 بار، محدوده خروجی 10 تا 225 psig / 0.69 تا 15.5 بار
اندازه بدنه و سبک اتصال انتهایی 1/4 NPT
حداکثر فشار ورودی هوا و گاز:
6000 psig / 414 bar
مایع:
دیسک PTFE: 1000 psig / 69.0 بار
دیسک نایلون (PA): آب: 1000 psig / 69.0 بار، سایر مایعات: 2000 psig / 138 بار
محدوده فشار خروجی نوع 1301F: 10 تا 225 psig / 0.69 تا 15.5 بار در سه محدوده
نوع 1301G: 200 تا 500 psig / 13.8 تا 34.5 بار
قابلیت‌های دمای استاندارد دیسک نایلونی و واشر نئوپرن: -20 تا 180 درجه فارنهایت / -29 تا 82 درجه سانتیگراد
قابلیت های دمای بالا دیسک PTFE و واشر FKM: -20 درجه تا 400 درجه فارنهایت / -29 تا 204 درجه
دیسک PTFE و واشر EPDM: -40 تا 300 درجه فارنهایت / -40 تا 149 درجه سانتیگراد
ثبت فشار داخلی
وزن تقریبی 8 پوند / 3.6 کیلوگرم
ویژگی و مزایا
ویژگی و مزایا
- دیافراگم فولادی ضد زنگ بادوام
- دیسک سوپاپ یدکی ارائه شده است
- تطبیق پذیری
- خاموشی ANSI کلاس VI
پیکر بندی
Attribute
MODEL
TYPE
Nominal Size
Main scale unit
Measuring rangern
Display area
Scale or special scale
Process connection
Connection location
Housing
Ring
Values
111
Bourdon tube pressure gauge, copper alloy
111.12
Storage option 111.12 Standard back
-A
040mm
-B
050mm
-C
063mm
-D
080mm
-E
100mm
B
bar
P
psi / -inHg
L
kPa
E
MPa
K
kg/cm2
G
Overpressure measuring range
V
Vacuum and +/- measuring range
310
over pressure rang:(0~1)bar/
316
over pressure rang:(0~1.6)bar/
325
over pressure rang:(0~2.5)bar/
340
over pressure rang:(0~4)bar/
360
over pressure rang:(0~6)bar/
410
over pressure rang:(0~10)bar/
416
over pressure rang:(0~16)bar/
420
over pressure rang:(0~20)bar/
425
over pressure rang:(0~25)bar/
440
over pressure rang:(0~40)bar/
460
over pressure rang:(0~60)bar/
510
over pressure rang:(0~100)bar/
516
over pressure rang:(0~160)bar/
525
over pressure rang:(0~250)bar/
532
over pressure rang:(0~315)bar/
540
over pressure rang:(0~400)bar/
310-
barbar/Vacuum and +/- measuring range:(-1~0)
320-
barbar/Vacuum and +/- measuring range:(-1~+1)
325-
barbar/Vacuum and +/- measuring range:(-1~+15)
360-
barbar/Vacuum and +/- measuring range:(-1~+15)
410-
barbar/Vacuum and +/- measuring range:(-1~+10)
Z
whithout
B-
2nd piece cash
P-
2nd part psi
L-
2nd part kPa
E-
2nd part MPa
GA
G 1/8 B
GB
G 1/4 B
NH
1/8 NPT
GD
G 1/2 B
NB
1/4 NPT
.B
centric on the back (axial)
A.
Plastic, black
C.
Steel, black
O.
Steel, black with pressure relief opening
U.
Steel, brass colored, with pressure relief opening
Z-
whithout
Configuration Summary
Code Number:
Configuration Summary
Code Number:
