سنسور سطح رادار سیمی مدل VEGAPULS C 21
سنسور سطح رادار سیمی مدل VEGAPULS C 21 سنسور رادار برای اندازه‌گیری سطح پیوسته بدون تماس، خروجی کابل محوری، برد تا 20 متر، دقت ±2 میلی‌متر، خروجی 4 تا 20 میلی‌آمپر HART، SDI-12 یا Modbus، دارای تاییدیه Ex.
ویژهNEW
- شروع قیمت:
$ 111
اکنون موجود نیست؛ اما می‌توانید این محصول را پیش‌خرید کنید
- ساخت: آلمان
- زمان تقریبی تحویل: 1 ماه کاری
- recommended replacement
brands وگا | VEGA
- آپشنال محصول بهمراه:
- گواهی اصالت C.O.O
- گواهی عملکرد انطباق
- 1 سال ضمانت کمپانی
- ثبت سامانه مودیان
- D.Sheet
- Manual
- Certificates
توضیحات

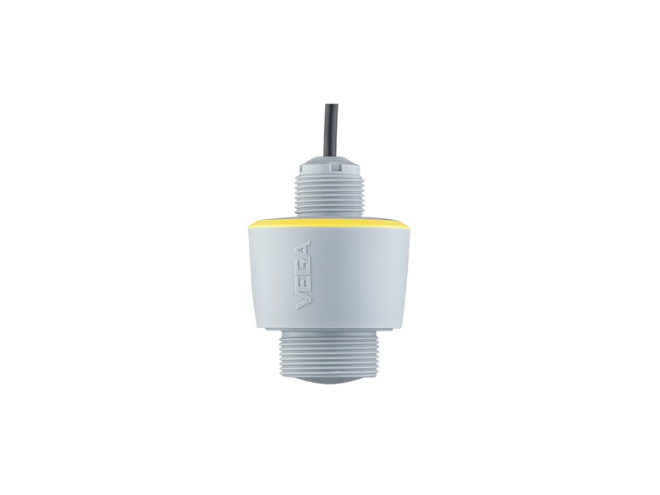

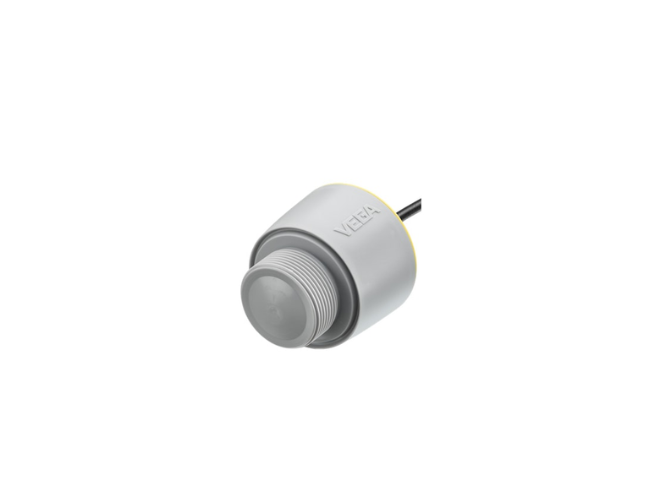

سنسور سطح رادار سیمی مدل VEGAPULS C 21
سنسور سطح رادار سیمی مدل VEGAPULS C 21, ساخت وگا و کشور آلمان است که برای اندازه گیری سطح پیوسته مخازن به شمار می رود.
VEGAPULS C 21, برای زمانیکه بخواهید اندازه گیری سطح را به صورت غیر تماسی انجام دهید گزینه ی ایده آلی خواهد بود. همچنین سنسور سطح راداری سیم دار وگا مدل VEGAPULS C21, بدلیل برخورداری از درجه حفاظت بالایی که دارد، برای استفاده در تصفیه آب، ایستگاه های پمپاژ و حوضه های سرریز باران، برای اندازه گیری جریان در کانال های باز و نظارت بر سطح مناسب است. در جامدات حجیم از سنسورها در سیلوهای جامد فله کوچک یا ظروف باز نیز مورد استفاده قرار می گیرد.
حسگر رادار سیمی VEGA VEGAPULS C 21 برای اندازه‌گیری سطح بدون تماس با الزامات دقت بالا در تمام کاربردهای استاندارد که در آن‌ها درجه بالایی از حفاظت مورد نیاز است، ایده‌آل است. این حسگر به ویژه برای اندازه‌گیری سطح در تصفیه آب، ایستگاه‌های پمپاژ و حوضچه‌های سرریز باران، برای اندازه‌گیری جریان در کانال‌های باز، برای پایش سطح و برای بسیاری از مناطق صنعتی دیگر مناسب است. این حسگر هم برای اندازه‌گیری مایعات و هم برای استفاده در سیلوهای کوچک مواد جامد فله یا ظروف مواد جامد فله مناسب است.
سنسور VEGAPULS C 21 یک سیگنال رادار پیوسته را از طریق آنتن خود منتشر می‌کند که فرکانس آن مدوله شده است. سیگنال ساطع شده توسط محیط منعکس شده و توسط آنتن به صورت اکو دریافت می‌شود. اختلاف فرکانس بین سیگنال ساطع شده و دریافتی متناسب با فاصله است و به ارتفاع پر شدن بستگی دارد. ارتفاع پر شدن تعیین شده به یک سیگنال خروجی مربوطه تبدیل شده و به عنوان مقدار اندازه‌گیری شده خروجی می‌دهد.
قسمت‌های مرطوب دستگاه از PVDF ساخته شده است. آب‌بند فرآیند از FKM ساخته شده است. کابل اتصال با عایق PUR است. این محفظه برای کاربردهای صنعت آب/فاضلاب بهینه شده و از PVDF ساخته شده است. به دلیل وجود کابل محصور شده، درجه حفاظت IP66/IP68 (3 بار) حاصل می‌شود. این دستگاه‌ها در نسخه‌های الکترونیکی مختلف موجود هستند. جدا از نسخه الکترونیکی دو سیمه با 4 تا 20 میلی‌آمپر/HART، دو نسخه دیجیتال با پروتکل SDI-12 و Modbus/Levelmaster نیز موجود است.
ویژگی و مزایا
ویژگی و مزایا
- محدوده اندازه‌گیری تا 20 متر (65.62 فوت)
- انحراف ≤ 2 میلی‌متر
- زاویه پرتو 8 درجه
- فرکانس اندازه‌گیری باند W (فناوری 80 گیگاهرتز)
- سیگنال خروجی 4 تا 20 میلی‌آمپر/HART، Modbus یا SDI-12
- فشار فرآیند -1 تا 3 بار (-100 تا 300 کیلوپاسکال / -14.5 تا 43.51psig)
- دمای فرآیند -40 تا 80 درجه سانتیگراد (-40 تا 176 درجه فارنهایت)
- بلوتوث 5.0
- رتبه‌بندی حفاظتی IP66/IP68 (3 بار، 24 ساعت) مطابق با IEC 60529، نوع 4X/6P مطابق با UL 50
پیکر بندی
Attribute
model
Explosion Protectionrn
Approved as Overfill Protectionrn
Ship Approvalrn
Foodstuff / Pharmaceutical Certificate
Thread Process Side / Cable Sidern
Cable Material / Lengthrn
Electronics
Bluetooth Operationrn
Values
PSC21
Wired Radar Sensor
.XX
Without, for Ex-free area (CE, UKCA, RCM)
.VH
Intrinsically Safe Cl 1, Div 1 (ATEX/UKEX/IEC/c-FM-us/c-CSA-us) (+$190.00)
.FB
Encapsulation Cl 1, Div 2 (c-FM-us/c-CSA-us) (+$190.00)
.FR
c-FM-us/c-CSA-us; Gas, non-incendive, Class I Division 2 + Dust-ignitionproof, Class II, III Division 1 (+$190.00)
X
without
W
With (WHG, VLAREM) (+$151.00)
x
Without
S
With (CCS, RINA, NK, ABS, DNV, LR, BV) (+$93.00)
-X
Whithout
N
With (NSF/ANSI/CAN 61/WRAS) (+$93.00)
P
With (NIH) (+$28.00)
F
With (FDA, EG1935/2004) (+$28.00)
n
Thread 1-1/2NPT / 1NPT
g
Thread G1-1/2 / G1
r
Thread R1-1/2 / R1
a
PUR / 5m (approx. 16ft)
b
PUR / 10m (approx. 32ft) (+$23.00)
H
PUR / 15m (approx. 48ft) (+$47.00)
J
PUR / 20m (approx. 64ft) (+$71.00)
C
PUR / 25m (approx. 82ft) (+$93.00)
H
Two-wire 4 to 20mA/HART
W
Four-wire Modbus (+$227.00)
S
Three-wire SDI-12 (+$227.00)
B
with
X
Without
Configuration Summary
Code Number:
Configuration Summary
Code Number:
Approval & Certificates | License
استاندارد ها و تاییدیه های ساخت
Applications & Case Study
کاربرد های محصول
کاربردهای حسگر رادار سیمی VEGA VEGAPULS C 21
- حوضچه نگهداری آب‌های سطحی
- شناورسازی
- منبع آب
