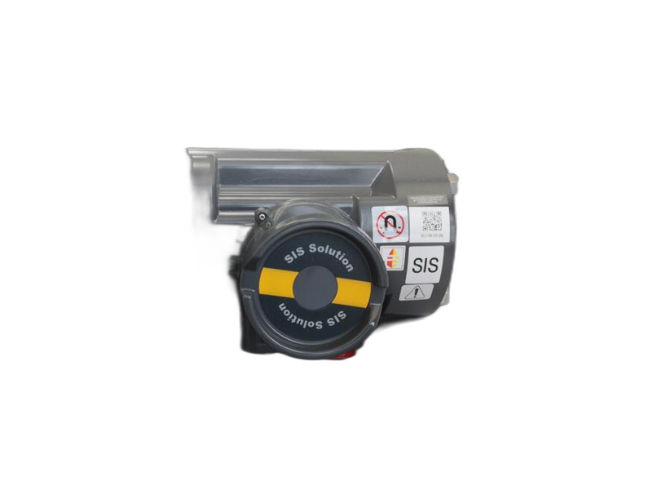

کنترل کننده سطح دیجیتال Fisher FIELDVUE DLC3100 SIS

کنترل کننده سطح دیجیتال Fisher FIELDبهمراه گواهی sil2 است که می‌تواند با حسگرهای سطح سری 249، مانند 249C، مورد استفاده قرار گیرد. 249C نوع خاصی از حسگر جابه‌جایی‌دار است که اغلب برای اندازه‌گیری سطح مایع، سطح سطح مشترک مایع یا چگالی/گرانش مخصوص استفاده می‌شود.

$ 4,400

اکنون موجود نیست؛ اما می‌توانید این محصول را پیش‌خرید کنید

توضیحات

کنترل کننده سطح دیجیتال Fisher FIELDVUE DLC3100 SIS

fisher feldvue dlc3100 sis digital lvel controller

کنترل‌کننده سطح دیجیتال FIELDVUE DLC3100 SIS یک ابزار ارتباطی HART است که سطح مایع، سطح رابط بین دو مایع را با استفاده از فناوری حسگر جابجایی اندازه‌گیری می‌کند. DLC3100 SIS با سهولت استفاده از رابط اپراتور محلی و قابلیت سطح یکپارچگی ایمنی، به راحتی در سیستم ایمنی جدید یا موجود ادغام می‌شود. ویژگی‌های تشخیصی میدانی، عملکرد کنترل‌کننده سطح دیجیتال را برای بررسی عملکرد تضمین می‌کند.

کنترل‌کننده‌های سطح دیجیتال FIELDVUE DLC3100 و DLC3100 SIS ابزارهای ارتباطی HART® هستند که به همراه حسگرهای سطح برای اندازه‌گیری سطح مایع، سطح سطح مشترک بین دو مایع یا چگالی مایع (برای DLC3100 SIS قابل استفاده نیست) استفاده می‌شوند. DLC3100 این اندازه‌گیری را به سیگنال فرستنده 4-20 میلی‌آمپر تبدیل می‌کند. مگر اینکه خلاف آن ذکر شده باشد، اطلاعات موجود در این سند برای هر دو DLC3100 و DLC3100 SIS اعمال می‌شود.

مکانیزم کنترل کننده سطح دیجیتال FISHER FIELDVUE DLC3100

فرستنده سطح جابجایی هوشمند سری DLC (رابط) شامل کنترل کننده سطح هوشمند و محفظه اندازه گیری اصلی سری DLC3000، مکانیزم اندازه گیری، جابجایی و لوله گشتاور و غیره می باشد. تغییر سطح مایع باعث تغییر شناوری جابجایی می شود و سپس منتقل می شود. به واحد لوله گشتاور این باعث می شود که لوله گشتاور و محور هسته به طور همزمان بچرخند.

در همان زمان، قطعات فولادی مغناطیسی که در محور هسته لوله گشتاور ثابت شده اند، جابجایی چرخشی را تغییر می دهند. سنسور اثر هال تغییر میدان مغناطیسی را حس می کند و سیگنال های مغناطیسی را به سیگنال های جریان تبدیل می کند. کنترل‌کننده سطح هوشمند سری DLC3000 متغیرهای فرآیند را با یک کنترل‌کننده و مدار الکترونیکی نسبی اندازه‌گیری می‌کند، خروجی جریان را برای درایو LCD و پشتیبانی از ارتباط HART تامین می‌کند. کنترل کننده سیگنال های الکتریکی را دریافت می کند که با دما جبران شده و خطی شده اند. در همین حال، تغییر چگالی مایع ناشی از تغییر دمای فرآیند را جبران می کند، سپس سیگنال های خروجی جریان 4 ~ 20 میلی آمپر را تامین می کند. LCD می تواند خروجی آنالوگ، متغیرهای فرآیند، دمای فرآیند (در صورت نصب RTD)، درجه چرخش لوله گشتاور و محدوده درصد متغیر و غیره را نشان دهد.

انواع سنسور 249 در دسترس برای لول ترانسمیتر دیسپلیسری مدل DLC3100

ویزگی و مزایا

  • افزایش جهت منفی – افزایش سطح، رابط یا چگالی باعث کاهش خروجی می شود.)
  • تأثیر منبع تغذیه: زمانی که ولتاژ منبع تغذیه بین min تغییر می کند. و حداکثر ، تغییر خروجی در کمتر از 0.2٪ است. در مقیاس کامل
  • صفحه نمایش LCD: سیگنال جریان خروجی، متغیر فرآیند، دمای فرآیند، محدوده درصد، زاویه چرخش لوله گشتاور.
  • تفاوت چگالی متوسط: ≥0.08g/cm³
  • استاندارد فلنج: HG/T20592-2009، HG/T20615-2009 یا به عنوان درخواست مشتریان
  • ورودی برق: دو NPT 1/2 (رشته زن) یا به عنوان درخواست مشتریان
  • ضد انفجار: عایق انفجار ExdCT6، ExiaCT6 ایمن ذاتا
  • درجه حفاظت: IP66
  • منبع تغذیه: 12 ~ 30 ولت DC؛
  • سیگنال خروجی: 4 ~ 20 میلی آمپر DC
  • افزایش جهت منفی – افزایش سطح، رابط یا چگالی باعث کاهش خروجی می شود.)
  • محدوده اندازه گیری: 300mm-2500mm (همچنین می تواند بیش از محدوده)
  • فشار اسمی: ≤42.0Mpa
  • قطر اسمی: DN40 یا به درخواست مشتریان
  • دمای محیط: -40 درجه سانتیگراد تا +80 درجه سانتیگراد (در حالت ≤-30 درجه سانتیگراد، بدون نمایشگر LCD)
  • دمای کارکرد: -70 درجه سانتیگراد تا +400 درجه سانتیگراد
  • دقت اندازه گیری: 0.5%
  • تأثیر منبع تغذیه: زمانی که ولتاژ منبع تغذیه بین min تغییر می کند. و حداکثر ، تغییر خروجی در کمتر از 0.2٪ است. در مقیاس کامل
  • صفحه نمایش LCD: سیگنال جریان خروجی، متغیر فرآیند، دمای فرآیند، محدوده درصد، زاویه چرخش لوله گشتاور.
  • تفاوت چگالی متوسط: ≥0.08g/cm³
  • جنس لوله گشتاور: پیکربندی استاندارد Inconel 600، یا Monel، HasetlloyC-276
  • مواد خیس شده: 304316 لیتر یا به درخواست مشتریان
  • استاندارد فلنج: HG/T20592-2009، HG/T20615-2009 یا به عنوان درخواست مشتریان
  • ورودی برق: دو NPT 1/2 (رشته زن) یا به عنوان درخواست مشتریان
  • ضد انفجار: عایق انفجار ExdCT6، ExiaCT6 ایمن ذاتا
  • درجه حفاظت: IP66
  • بلوز هشدار: برای تشخیص خود به عدم دقت متغیرهای فرآیند (به عنوان مثال، خرابی ماژول الکترونیکی). متغیرهای فرآیند آلارم بالا و پایین را پیکربندی کنید.

توضیحات تکمیلی
Supply

Range

300mm-2500mm (همچنین می تواند بیش از محدوده)

,

دمای کارکرد: -70 درجه سانتیگراد تا +400 درجه سانتیگراد

TEMP Range

دمای محیط: -40 درجه سانتیگراد تا +80 درجه سانتیگراد (در حالت ≤-30 درجه سانتیگراد، بدون نمایشگر LCD)

Accuracy

دقت اندازه گیری: 0.5%

nominal pressure

Approval

Material

جنس لوله گشتاور: پیکربندی استاندارد Inconel 600، یا Monel، HasetlloyC-276

out put

قطر

Wetted Material

Configuration
Configuration Summary
      کنترل کننده سطح دیجیتال Fisher FIELDVUE DLC3100 SIS Configured Part Number
      • قیمت پایه
        Toman
      • آپشن ها انتخابی
        0
        Toman
      • قیمت کل
        Toman
      افزودن به سبد خرید
      ویژگی و مزایا
      پیکر بندی
      Document
      Attribute
      Model
      Type Measurement
      Type Mounted
      Nominal pressure
      Intrinsically safe
      Chamber Material
      Medium temperature
      RANGE (mm)
      Additional codet
      Values
      DLC3100
      UTZ3100 Smart displacer transmitter
      -1
      Level measurement
      -2
      Interface measurement
      -3
      Density measurement
      A
      Top-side mounted
      B
      Top-bottom mounted
      C
      Side-side mounted
      D
      Bottom-side mounted
      E
      Top mounted
      F
      Side mounted
      S
      Top-bottom S style mounted
      2
      2264PN1.6MPa, 2.0Mpa (Class 150)
      3
      PN2.5MPa
      4
      PN4.0MPa
      5
      PN5.0MPa (Class 300)
      6
      PN6.3Mpa
      10
      2264PN10MPa
      11
      2264PN11MPa (Class 600)
      15
      2264PN15MPa (Class 900)
      16
      2264PN16MPa (Class 900)
      25
      2264PN25MPa (Class 900)
      26
      2264PN26MPa (Class 1500)
      42
      2264PN42.0MPa (Class 2500)
      /I
      Explosion protection: intrinsically safe
      /D
      Explosion protection: explosion isolation
      T
      carbon steel
      H
      304 (others as actual fill in)
      R
      316L (others as actual fill in)
      F
      Stainless with PTFE coated
      X
      Other material
      L
      -70 ... 30c
      D
      -30 ... 100c
      G
      100 ... 400c
      /...
      write your range in mm
      F
      Chamber with heating, flange connection DN15, PN2.5 RF
      Z
      Chamber with heating, thread joint R1/2
      W
      without heating and Left mounted transmitter mounted transmitter
      Without Heating and right mounted transmitter
