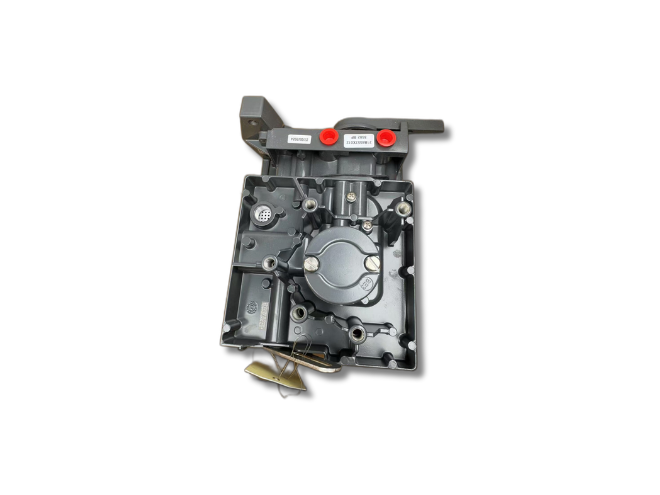

پوزیشنر پنوماتیک single act مدل FISHER 3582

Name: پوزیشنر پنوماتیک single act مدل FISHER 3582 | کد نامبر
SKU: 3582
Price: 1385 USD
Availability: InStock

$ 1,385

اکنون موجود نیست؛ اما می‌توانید این محصول را پیش‌خرید کنید

با تماس بگیرید

brands فیشر | FISHER

توضیحات

پوزیشنر پنوماتیک single act مدل FISHER 3582

پوزیشنرهای شیر پنوماتیک فیشر 3582 با مجموعه شیرهای کنترل ساقه کشویی با محرک دیافراگمی استفاده می‌شوند. این پوزیشنر شیر پنوماتیکی یک سیگنال ورودی پنوماتیکی را از یک دستگاه کنترل دریافت می‌کند و فشار تغذیه را به محرک شیر کنترلی تعدیل می‌کند و موقعیت دقیق ساقه شیر را متناسب با سیگنال ورودی پنوماتیکی فراهم می‌کند.

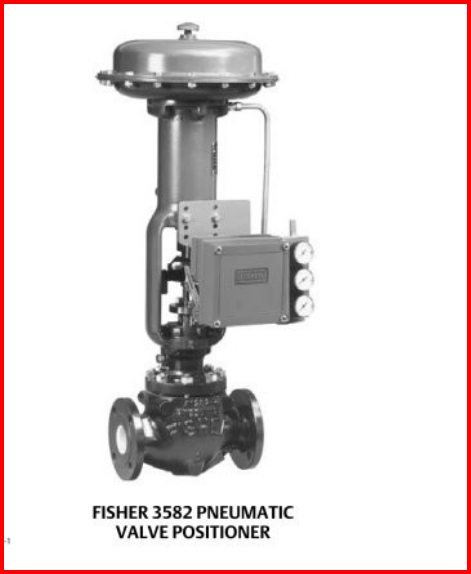

پوزیشنرهای شیر پنوماتیک فیشر 3582 و پوزیشنرهای شیر الکتروپنوماتیک 3582i، که در شکل 1 نشان داده شده است، با مجموعه شیرهای کنترل با ساقه کشویی و محرک دیافراگمی استفاده می‌شوند. پوزیشنرهای شیر پنوماتیک سیگنال ورودی پنوماتیک را از یک دستگاه کنترل دریافت می‌کنند و فشار منبع را به محرک شیر کنترل تعدیل می‌کنند و موقعیت ساقه شیر دقیقی را متناسب با سیگنال ورودی پنوماتیک ارائه می‌دهند.
پوزیشنرهای 3582NS برای کاربردهای انرژی هسته‌ای طراحی شده‌اند. ساختار 3582NS شامل موادی است که عملکرد برتر را در دماهای بالا و سطوح تابش ارائه می‌دهند. حلقه‌های O شکل EPDM (اتیلن پروپیلن) و دیافراگم‌ها EPDM/متا-آرامید هستند. ÉPDM قابلیت دمایی و ماندگاری بالاتری نسبت به نیتریل نشان می‌دهد.

توجه
از منبع هوای تمیز، خشک و بدون روغن برای ابزارهای حاوی اجزای EPDM استفاده کنید. EPDM در معرض روان‌کننده‌های پایه نفتی در معرض تخریب قرار می‌گیرد.

پارچه دیافراگم متا-آرامید، حفظ استحکام بهبود یافته را در شرایط دمای بالا و تابش نشان می‌دهد. طبق برنامه تضمین کیفیت 10CFR50، ضمیمه B، پوزیشنر 3582NS دارای مجوز تجاری اختصاصی است. این اقلام می‌توانند به عنوان اقلام 10CFR، بخش 21 ارائه شوند.

پوزیشنر شیر الکتروپنوماتیکی 3582i شامل یک مبدل الکتروپنوماتیکی Fisher 582i است که روی یک پوزیشنر شیر پنوماتیکی 3582 نصب شده است. 3582i موقعیت دقیق ساقه شیر را متناسب با سیگنال ورودی جریان DC فراهم می‌کند.

مبدل الکتروپنوماتیکی 582i که در شکل 3 نشان داده شده است، یک واحد ماژولار است که می‌تواند در کارخانه یا در محل نصب شود.

این مبدل یک سیگنال ورودی جریان DC دریافت می‌کند و یک سیگنال خروجی پنوماتیکی متناسب را از طریق چیدمان نازل/فلپر ارائه می‌دهد. سیگنال خروجی پنوماتیک، سیگنال ورودی را به پوزیشنر پنوماتیکی ارائه می‌دهد و نیاز به مبدل نصب شده از راه دور را از بین می‌برد.

No tags for this post.

توضیحات تکمیلی

Approval	ATEX Group II Category 2 Gas and Dust, CUTR for Groups II/III Category 2 Equipment
Test certification	ATEX, CUTR, PED
Communication	3-15 or 6-30 psi, 0.2 -1.0 or 0.4 -2.0 bar Pneumatic Signal
input	Pneumatic
nominal pressure	Max Outlet Pressure50 psi
MOUNTING	Mounting TypeActuator Mounted
TEMP Range	Operating TemperatureStandard Temperature, High Temperature
Control Type	Position ControlModulating
Media	Supply Media: Air, Natural Gas
Type Number Description	—Pneumatic valve positioner with bypass and instrument, supply, and output pressure gauges. ,Pneumatic valve positioner without bypass and without pressure gauges. ,Pneumatic valve positioner without bypass and with automotive tire valves instead of pressure gauges. ,Pneumatic valve positioner with bypass and with automotive tire valves instead of pressure gauges. ,Pneumatic valve positioner without bypass and with instrument, supply, and output pressure gauges. ,Pneumatic valve positioner for nuclear service applications with or without bypass and with automotive tire valves instead of pressure gauges. ,—Electro-pneumatic valve positioner without bypass; with 582i converter; and with: supply and output pressure gauges, automotive tire valves, or pipe plugs.

ویژگی و مزایا

پوزیشنر تک کاره پنوماتیک فیشر ۳۵۸۲

سیگنال ورودی: –

۳۵۸۲:

۰.۲ تا ۱.۰ بار (۳ تا ۱۵ پوند بر اینچ مربع)،
۰.۴ تا ۲.۰ بار (۶ تا ۳۰ پوند بر اینچ مربع).

3582i:

جریان ثابت 4-20 میلی آمپر DC با حداکثر ولتاژ انطباق 30 ولت DC، قابل تقسیم در محدوده، به جدول 2 مراجعه کنید.

سیگنال خروجی:-

نوع:

فشار پنوماتیکی مورد نیاز محرک تا 95 درصد حداکثر منبع تغذیه

عملکرد:

برگشت‌پذیر بین جهت مستقیم و معکوس در پوزیشنر شیر پنوماتیک

مدار معادل برای 3582i:

120 اهم شنت شده توسط سه دیود زنر 5.6 ولتی

فشار تغذیه (1):-

توصیه شده:

0.3 بار (5 psi) بالاتر از نیاز محرک

حداکثر:

3.4 بار (50 psi) یا فشار نامی محرک، هر کدام که کمتر باشد

محیط تغذیه:-

هوا یا گاز طبیعی

پوزیشنر 3582i برای استفاده با گاز طبیعی به عنوان محیط تغذیه تایید نشده است

حداکثر فشار ورودی Bellows رتبه‌بندی(1):-

2.4 بار (35 پوند بر اینچ مربع)

حداکثر مصرف هوای پایدار(2):-

3582:

1.4 بار (20 پوند بر اینچ مربع) فشار ورودی: 0.38 متر مکعب در ساعت (14.0 فوت مکعب در ساعت)

2.0 بار (30 پوند بر اینچ مربع) فشار ورودی: 0.48 متر مکعب در ساعت (18.0 فوت مکعب در ساعت)

2.4 بار (35 پوند بر اینچ مربع) فشار ورودی: 0.54 متر مکعب در ساعت (20.0 فوت مکعب در ساعت)

3582i:

1.4 بار (20 پوند بر اینچ مربع) فشار ورودی: 0.46 متر مکعب در ساعت (17.2 فوت مکعب در ساعت)

2.0 بار (30 پوند بر اینچ مربع) فشار ورودی: 0.57 متر مکعب در ساعت (21.4 فوت مکعب در ساعت)

2.4 بار (35 پوند بر اینچ مربع) فشار ورودی: 0.64 متر مکعب در ساعت (۲۳.۸ فوت مکعب در ساعت)

حداکثر هوای مورد نیاز (۲): –

۱.۴ بار (۲۰ پوند بر اینچ مربع) فشار: ۴.۴ متر مکعب در ساعت نرمال (۱۶۴.۵ فوت مکعب در ساعت)

۲.۰ بار (۳۰ پوند بر اینچ مربع) فشار: ۶.۷ متر مکعب در ساعت نرمال (۲۴۸.۵ فوت مکعب در ساعت)

۲.۴ بار (۳۵ پوند بر اینچ مربع) فشار: ۷.۷ متر مکعب در ساعت نرمال (۲۸۵.۵ فوت مکعب در ساعت)

عملکرد: –

۳۵۸۲:

خطی بودن مستقل: ±۱ درصد از بازه سیگنال خروجی، هیسترزیس: ۰.۵ درصد از بازه

۳۵۸۲i:

خطی بودن مستقل: ±۲ درصد از بازه سیگنال خروجی، هیسترزیس: ۰.۶ درصد از بازه

مطابق با استانداردهای الکترومغناطیسی برای مبدل الکترومغناطیسی ۵۸۲i

مطابق با استاندارد EN 61326-1:2013

ایمنی – مکان‌های صنعتی طبق جدول 2 استاندارد EN 61326-1. عملکرد در جدول 1 زیر نشان داده شده است.

میزان انتشار – کلاس A
رتبه‌بندی تجهیزات ISM: گروه 1، کلاس A
توجه: سازگاری الکترومغناطیسی در مورد پوزیشنر 3582i نیز صدق می‌کند.

۳۵۸۲ و ۳۵۸۲i

بهره حلقه باز (سیگنال خروجی):

۱۰۰ در محدوده ۰.۲ تا ۱.۰ بار (۳ تا ۱۵ پوند بر اینچ مربع)

۵۵ در محدوده ۰.۴ تا ۲.۰ بار (۶ تا ۳۰ پوند بر اینچ مربع)

تاثیرات عملیاتی:

فشار تغذیه، برای ۳۵۸۲:

تغییرات حرکت سوپاپ کمتر از ۱.۶۷ درصد به ازای هر بار (۰.۲۵ درصد به ازای هر ۲ پوند بر اینچ مربع) تغییر در فشار تغذیه

فشار تغذیه، برای ۳۵۸۲i:

تغییرات حرکت سوپاپ کمتر از ۳.۶۲ درصد به ازای هر بار (۱.۵ درصد به ازای هر ۲ پوند بر اینچ مربع) تغییر در فشار تغذیه

محدودیت‌های دمای عملیاتی (۱):

ساختار استاندارد

۳۵۸۲ و ۳۵۸۲i: -۴۰ تا ۷۱ درجه سانتیگراد (-۴۰ تا ۱۶۰ درجه فارنهایت)

۳۵۸۲NS: -40 تا 82 درجه سانتیگراد (-40 تا 180 درجه فارنهایت) با الاستومرهای EPDM

ساختار مقاوم در برابر دمای بالا (3)

فقط 3582A و C: -18 تا 104 درجه سانتیگراد (0 تا 220 درجه فارنهایت) بدون گیج

طبقه بندی الکتریکی برای 582i:

CSA— ذاتاً ایمن، ضد انفجار، نوع n، مقاوم در برابر گرد و غبار و احتراق، بخش 2،
FM— ذاتاً ایمن، ضد انفجار، نوع n، غیر آتش زا، مقاوم در برابر گرد و غبار و احتراق،
ATEX— ذاتاً ایمن، نوع n، مقاوم در برابر شعله
IECEx— ذاتاً ایمن، نوع n، مقاوم در برابر شعله (فقط در برابر اتمسفر گاز)

توجه: این طبقه بندی ها برای پوزیشنر 3582i نیز اعمال می شود.

طبقه بندی محفظه برای 582i:

CSA— نوع 3 شامل.

FM— NEMA 3، IP54.
ATEX— IP64
IECEx— IP54

اگر مقاوم بودن در برابر آب و هوا برایتان مهم است، دستگاه را با دریچه تهویه در کنار یا پایین نصب کنید.

توجه: این طبقه‌بندی‌ها برای پوزیشنر 3582i نیز اعمال می‌شود.

سایر طبقه‌بندی‌ها/گواهینامه‌ها برای 582i:-

CUTR— مقررات فنی اتحادیه گمرکی (روسیه، قزاقستان، بلاروس و ارمنستان)
INMETRO— موسسه ملی مترولوژی، کیفیت و فناوری (برزیل)
KGS— شرکت ایمنی گاز کره (کره جنوبی)
NEPSI— مرکز ملی نظارت و بازرسی برای حفاظت در برابر انفجار و ایمنی ابزار دقیق (چین)

توجه: این طبقه‌بندی‌ها برای پوزیشنر 3582i نیز اعمال می‌شود.

فشارسنج‌ها:-

قطر 40 میلی‌متر (1.5 اینچ) با محفظه پلاستیکی و اتصال برنجی
مقیاس سه‌گانه (PSI، MPa و bar) یا
مقیاس دوگانه (PSI و kg/cm2)

اتصالات فشار:-

داخلی 1/4 NPT

اتصال الکتریکی برای 3582i:-

اتصال لوله 1/2-14 NPT

شیر حداکثر حرکت دسته: –

۱۰۵ میلی‌متر (۴.۱۲۵ اینچ)؛ قابل تنظیم برای کاهش حرکت با سیگنال ورودی استاندارد

وزن تقریبی: –

۳۵۸۲:

۲.۵ کیلوگرم (۵.۵ پوند)

۳۵۸۲i:

۳.۶ کیلوگرم (۸ پوند)

گزینه‌ها: –

فشارسنج‌های ابزار دقیق، خروجی و تغذیه؛ شیرهای تایر خودرو؛ یا درپوش‌های لوله
شیر بای‌پس (فقط برای پوزیشنرهای ۳۵۸۲ با عملکرد مستقیم که از طیف کامل سیگنال ورودی استفاده می‌کنند)
اتصالات برای آزمایش تشخیصی
لرزش بالا

پیکر بندی

Document

Attribute

Type

convertor

relay

Values

3582

u2014Pneumatic valve positioner with bypass and instrument, supply, and output pressure gauges.

3582A

u2014Pneumatic valve positioner without bypass and without pressure gauges.

3582C

u2014Pneumatic valve positioner without bypass and with automotive tire valves instead of pressure gauges.

3582D

u2014Pneumatic valve positioner with bypass and with automotive tire valves instead of pressure gauges.

3582G

u2014Pneumatic valve positioner without bypass and with instrument, supply, and output pressure gauges.

3582NS

Pneumatic valve positioner for nuclear service applications with or without bypass and with automotive tire valves instead of pressure gauges.

3582i

Electro-pneumatic valve positioner without bypass; with 582i converter; and with: supply and output pressure gauges, automotive tire valves, or pipe plugs.

582i

u2014Electro-pneumatic valve positioner without bypass; with 582i converter; and with: supply and output pressure gauges, automotive tire valves, or pipe plugs.

83L

u2014Pneumatic relay included as part of both 3582 and 3582i positioners.
