فلو کامپیوتر گازی مدل FB1100

Name: فلو کامپیوتر گازی مدل FB1100 | کد نامبر
SKU: D301789X012

فلو کامپیوتر گازی مدل FB1100 ضد انفجار و مخصوص سیالات گازی است

FB1100 Single-Run Explosion-Proof Flow Computer for Gas

FB1100 Single-Run Explosion-Proof Flow Computer for Gas-01

با تماس بگیرید

brands امرسون | Emerson

all possible part numbers

مشاهده جزئیات
جزئیات
بستن
افزودن به سبد خرید
Configuration Summary
- 0
- دانلود PDF
- تماس با کارشناس
بستن

Configuration

Configuration Summary

دانلود PDF
تماس با کارشناس

فلو کامپیوتر گازی مدل FB1100 Configured Part Number

قیمت پایه
$
آپشن ها انتخابی 0
$
قیمت کل
$

افزودن به سبد خرید

Description

فلو کامپیوتر گازی مدل FB1100

FB1100 یک کامپیوتر جریان ضد انفجار مقرون به صرفه و کم مصرف است که جریان گاز را برای یک دستگاه فشار سنج تفاضلی اندازه گیری و نظارت می کند. FB1100 علاوه بر ایجاد سطح جدیدی از اطمینان اندازه گیری، می تواند به طور مستقل و بدون برق خارجی تا یک سال کار کند و جایگزینی ایده آل برای ضبط کننده های نمودار است. FB1100 بخشی از خانواده رایانه‌های جریان میدانی جدید امرسون است که با رفع چالش‌های مربوط به توان، ایمنی، قابلیت اطمینان اندازه‌گیری و دقت، رویکرد مناسبی را برای سایت‌های دورافتاده نفت و گاز ارائه می‌کند. کامپیوتر جریان FB1100 که برای پیکربندی ساده و سهولت استفاده طراحی شده است، بر روی برنامه های اندازه گیری متمرکز است که در آن نیازی به کنترل نیست. FB1100 یک مسیر حسابرسی کامل، شامل تاریخچه بهبودیافته، گزارش‌های هشدار و رویدادها و همچنین ارائه یک خروجی مجزا را ارائه می‌کند که می‌تواند برای راه‌اندازی یک بوی‌دهنده استفاده شود. FB1100 شامل گزینه‌های برق برای راه دورترین سایت‌ها است و قابلیت‌های ارتباطی انعطاف‌پذیر، از جمله FBxWifi™، برای سایت‌های راه دور و شبکه‌ای دارد. رایانه‌های جریان جدید همچنین با جدیدترین فناوری سنسور اندازه‌گیری چند متغیره Rosemount™ ارائه می‌شوند که با دقت بالا اندازه‌گیری فشار دیفرانسیل و فشار استاتیک را با پایداری طولانی‌مدت برای کمک به بهبود اطمینان اندازه‌گیری و راندمان تولید ارائه می‌کنند.

No tags for this post.

Overview

ویژگی و مزایا

فلو کامپیوتر گازی مدل FB1100

FBxWifi™

ارتباطات اختیاری FBxWifi شما را قادر می سازد لپ تاپ یا تبلت خود را از طریق یک اتصال بی سیم امن به رایانه جریانی متصل کنید. پس از اتصال بی‌سیم، می‌توانید از نرم‌افزار پیکربندی FBxConnect برای مشاهده مقادیر فرآیند، ویرایش پارامترهای پیکربندی، و جمع‌آوری گزارش‌های ذخیره شده در رایانه جریان استفاده کنید – همه از داخل منطقه امن.

POWER OPTION

FB1100 گزینه های برق زیر را دارد:

منبع DC خارجی
منبع DC خارجی با باتری پشتیبان داخلی
باتری داخلی شارژ پنل خورشیدی FB1100 دارای رگولاتور داخلی خورشیدی است
حالت خودکار با باتری داخلی که FB1100 را به مدت 12 ماه تغذیه می کند در “حالت خودکار” FB1100 از یک باتری تا 12 ماه بدون شارژ مجدد کار می کند.

عمر باتری 12 ماهه مبتنی بر FB1100 است که در حالت کم مصرف روی یک برنامه از راه دور معمولی با مجموعه ای محلی از تاریخچه و استفاده از صفحه نمایش اختیاری تا 30 دقیقه در ماه کار می کند. این گزینه جایگزینی ایده‌آل برای ضبط‌کننده‌های نمودار است که به طور قابل توجهی عدم قطعیت اندازه‌گیری را کاهش می‌دهد و یک مسیر حسابرسی الکترونیکی کامل را ارائه می‌دهد. عمر باتری 12 ماهه در دمای محیط 25 درجه سانتیگراد / 77 درجه فارنهایت به دست می آید. به جدول در صفحه 10 مراجعه کنید. گزینه انرژی خورشیدی تا 25 روز کارکرد مستقل را در صورت پیکربندی برای عملکرد در حالت کم مصرف ارائه می دهد.

توجه:

گزینه باتری داخلی با تاییدیه های ATEX و IECEx در دسترس نیست.

سیستم عامل

سیستم عامل پایه در کامپیوتر جریان FB1100 فشار استاتیک، فشار دیفرانسیل و دما را برای یک متر اجرا می کند. رایانه جریان، محاسبات جریان گاز را بر اساس آن ورودی ها در واحدهای ایالات متحده، متریک یا سایر واحدهای قابل انتخاب توسط کاربر بر اساس نوع محاسبه انجام می دهد.
سیستم عامل از محاسبات جریان زیر پشتیبانی می کند:

AGA 3 1992/2013 (حجم، جرم/چگالی، و جرم/چگالی نسبی) ▪ ISO 5167 1991/1998/2003 (روزنه، ونتوری، و نازل) 2
روزنه فشرده Rosemount® 405C و صفحه 1595 Conditioning Orifice
McCrometer V-Cone® و Wafer Cone®
▪ مخروط NUFLO ▪ AGA 9 (التراسونیک چند مسیره)

سیستم عامل از محاسبات ویژگی زیر پشتیبانی می کند:

AGA 8 1994 (جزئیات، ناخالص 1 و ناخالص 2)
AGA 8 2017 Part 1 and Part 2 (GERG 2008)

توجه:

AGA 8 Part 2 / GERG 2008 از گازهای خالص زیر (100%) و همچنین هر گونه مخلوط (0٪ تا 100%) پشتیبانی می کند:
نیتروژن، دی اکسید کربن، هیدروژن، اکسیژن، مونوکسید کربن، بخار آب، سولفید هیدروژن، هلیم و آرگون

محاسبه سرعت صدا از طریق AGA 10 و AGA 8 2017 Part 2
NX-19 1962، MOD، VDI/VDE 2040، Miller
ISO 12213 2006 (قسمت های 2 و 3)
SGERG 1991 (Std., Alt 1, Alt 2, and Alt 3)
GPA 2172 2009 (شامل محاسبه بخار اشباع)
ISO 6976 1995 (برتر و پایین تر، شامل تصحیح فنی 2 [1997] و 3 [1999])

AGA 5 2009 در مورد ترکیب گاز،
کامپیوتر جریان می تواند:

ترکیب گاز به روز شده را از SCADA دریافت کنید
به‌روزرسانی‌های دستی ترکیب گاز را از طریق FBxConnect دریافت کنید. یا ▪ از ترکیب گاز ثابت استفاده کنید
سیستم عامل شامل نرخ جریان و مجموع زیر است:
ولوم اصلاح نشده
حجم تصحیح شده (استاندارد).
توده
انرژی علاوه بر کل عادی،
سیستم عامل همچنین از مجموع خطاهای زیر پشتیبانی می کند که می توانند برای کنتور گاز فعال شوند. شرایط برای فعال کردن مجموع خطا توسط کاربر قابل تنظیم است:
مجموع خطاهای حجم تصحیح نشده
مجموع خطای حجم تصحیح شده است
مجموع خطاهای انبوه
مجموع خطاهای انرژی سیستم عامل از حالت بازگشتی پشتیبانی می کند که مقدار متغیر فرآیند مشکوک باشد. گزینه های بازگشتی می توانند یکی از موارد زیر باشند:
الف) از آخرین ارزش خوب استفاده کنید
ب) از یک مقدار بازگشتی ثابت استفاده کنید

هشدارها و رویدادها

رایانه جریان از قابلیت هشدار دهنده گسترده ای برای افزایش کارایی عملیاتی و بهبود مسیر حسابرسی پشتیبانی می کند. آلارم ها برای مقادیر استاندارد مانند فشار، دما و فشار دیفرانسیل و همچنین نرخ جریان کنتور از قبل به اجراهای کنتور اختصاص داده شده اند. علاوه بر این آلارم‌های استاندارد، FB1100 تعدادی آلارم کاربر را ارائه می‌کند که می‌توانید به سادگی با «پر کردن جاهای خالی» در قالب‌های هشدار کاربر در ابزار پیکربندی FBxConnect، به سایر پارامترهای پایگاه داده اختصاص دهید. ذخیره سازی برای 1000 زنگ هشدار اخیر در گزارش هشدار ارائه شده است. گزارش رویداد رویدادهای مهم را در طول عملیات ذخیره می‌کند و می‌تواند به گونه‌ای پیکربندی شود که همه رویدادها را در یک گزارش از 2000 رویداد ذخیره کند یا کاربر می‌تواند رویدادهای اندازه‌شناسی/قانونی را در یک گزارش جداگانه از رویدادهای عملیاتی ذخیره کند. با گزینه دوم، ظرفیت ثبت رویداد 1000 رویداد اندازه‌شناسی و 1000 رویداد عملیاتی است.

تأیید جمع‌بندی خودکار (ACV)

به عنوان یک ویژگی ممیزی توسعه یافته، رایانه جریان گزینه ای را برای انجام بررسی های یکپارچگی آنلاین با تولید سیستم عامل و جمع های کنترل پیکربندی فراهم می کند. جمع کنترلی یک عدد CRC 32 بیتی است که به طور معمول با آخرین جمع بررسی تایید شده محاسبه و مقایسه می شود. اگر جمع کنترلی تازه محاسبه شده با آخرین جمع چک تأیید شده مطابقت نداشته باشد، سیستم یک خطای جمع کنترلی ایجاد می کند و رایانه جریان به حالت تأیید نشده می رود.

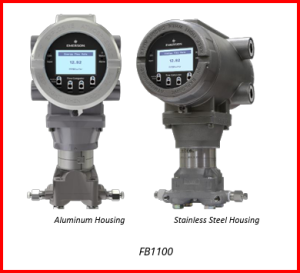

Housing

FB1100 شامل یک محفظه ضد انفجار و ضد شعله ساخته شده از آلومینیوم ریخته گری شده یا فولاد ضد زنگ است که می تواند در یک محیط بدون محافظت در فضای باز کار کند. سیم کشی برای ورودی/خروجی، ارتباطات و برق از طریق چهار اتصالات مجرا وارد محفظه می شود. درپوش جلویی یک پنجره مشاهده برای LCD اختیاری فراهم می کند. درپوش انتهایی عقب دسترسی به پایانه های پیچ را فراهم می کند. درپوش های انتهایی را می توان با مهر و موم های امنیتی سیم نیز نصب کرد.

گواهینامه های مناطق خطرناک

FB1100 دارای تاییدیه های جهانی منطقه خطرناک زیر است:

گواهینامه آمریکای شمالی برای گروه های C و D گروه 1 گروه 1 (ضد انفجار) و گروه 2 کلاس I، گروه های A، B، C و D
گواهینامه ATEX و IECEx برای مکان های خطرناک Exd Zone 1 (ضد شعله) و Ex n Zone 2

پیکربندی

Document

Attribute

MODEL

TYPE

Nominal Size

Main scale unit

Measuring rangern

Display area

Scale or special scale

Process connection

Connection location

Housing

Ring

Values

111

Bourdon tube pressure gauge, copper alloy

111.12

Storage option 111.12 Standard back

-A

040mm

-B

050mm

-C

063mm

-D

080mm

-E

100mm

bar

psi / -inHg

kPa

MPa

kg/cm2

Overpressure measuring range

Vacuum and +/- measuring range

310

over pressure rang:(0~1)bar/

316

over pressure rang:(0~1.6)bar/

325

over pressure rang:(0~2.5)bar/

340

over pressure rang:(0~4)bar/

360

over pressure rang:(0~6)bar/

410

over pressure rang:(0~10)bar/

416

over pressure rang:(0~16)bar/

420

over pressure rang:(0~20)bar/

425

over pressure rang:(0~25)bar/

440

over pressure rang:(0~40)bar/

460

over pressure rang:(0~60)bar/

510

over pressure rang:(0~100)bar/

516

over pressure rang:(0~160)bar/

525

over pressure rang:(0~250)bar/

532

over pressure rang:(0~315)bar/

540

over pressure rang:(0~400)bar/

310-

barbar/Vacuum and +/- measuring range:(-1~0)

320-

barbar/Vacuum and +/- measuring range:(-1~+1)

325-

barbar/Vacuum and +/- measuring range:(-1~+15)

360-

barbar/Vacuum and +/- measuring range:(-1~+15)

410-

barbar/Vacuum and +/- measuring range:(-1~+10)

whithout

B-

2nd piece cash

P-

2nd part psi

L-

2nd part kPa

E-

2nd part MPa

G 1/8 B

G 1/4 B

1/8 NPT

G 1/2 B

1/4 NPT

centric on the back (axial)

Plastic, black

Steel, black

Steel, black with pressure relief opening

Steel, brass colored, with pressure relief opening

Z-

whithout

Configuration Summary

Code Number:

استاندارد ها و تاییدیه های ساخت

Evaluated per Approval Standards

Per Class 1, Div 1:

UL 1203 5th Ed.

UL/IEC 61010-1 Part 1 3rd Ed.

CSA C22.2 No. 30-M1986 CSA C22.2 No. 61010-1-12 Part 1 3rd Ed.

Per Class 1, Div 2:

ANSI/ISA 12.12.01-2015

CSA C22.2 No. 213-15

CSA C22.2 NO. 61010-1-12 Part 1 3rd Ed

UL61010-1 Part 1 3rd Ed

کاربرد های محصول

تاریخچه

FB1100 دارای قابلیت تاریخچه گسترده و انعطاف پذیر برای اطمینان از اطمینان اندازه گیری و پاسخگویی به تقاضاهای روزافزون برای داده های ایمن است. رایانه جریان دارای چهار گزارش استاندارد دوره ای است که تاریخچه ساعتی، روزانه، هفتگی و ماهانه را ارائه می دهد. این گزارش‌ها می‌توانند تا 110 متغیر از جمله داده‌های میانگین وزنی جریان، کل و ترکیب گاز را شامل شوند. برای میانگین گیری، FB1100 از وزن جریان یا وابسته به جریان پشتیبانی می کند که می تواند خطی یا فرمولی باشد. FB1100 می تواند گزارش های دوره ای استاندارد زیر را برای 35 متغیر ذخیره کند. با طراحی تاریخچه انعطاف پذیر، تعداد متغیرها و مدت زمان برای گزارش های دوره ای مختلف را می توان برای برآورده کردن نیاز برنامه تنظیم کرد.

سیاهههای مربوط به ساعت

گزارش های روزانه

گزارش های هفتگی

گزارش ماهانه 62 روز یا 1500 رکورد 12 ماه یا 365 رکورد 12 ماه یا 52 رکورد 60 ماه یا 60 رکورد

توجه:

این فقط تاریخچه پیش فرض اولیه است. با طراحی تاریخچه انعطاف پذیر، تعداد متغیرها و مدت زمان برای گزارش های دوره ای مختلف را می توان برای برآورده کردن نیاز برنامه تنظیم کرد. رایانه جریان همچنین از دو گزارش دوره‌ای کاربر پشتیبانی می‌کند که مدت یا دوره هر کدام بین 1 دقیقه تا 200 ساعت قابل انتخاب توسط کاربر است. اولین گزارش دوره ای کاربر شامل 10 پارامتر در 4000 دوره و دومی شامل 20 پارامتر در 500 دوره است. رایانه جریان با FBxConnect گزارش های EFM از پیش فرمت شده را برای ساعت ها و روزها ارائه می دهد. فرمت گزارش ها می تواند csv.، .pdf یا pdf امن باشد. علاوه بر گزارش‌های فوق، رایانه‌های جریان می‌توانند فایل‌های FLOWCAL-complaint .cfx را از طریق ابزار FBxConnect و همچنین گزارش‌های کالیبراسیون که حاوی پارامترهای خاص دفتر مدیریت زمین ایالات متحده است، تولید کنند.
