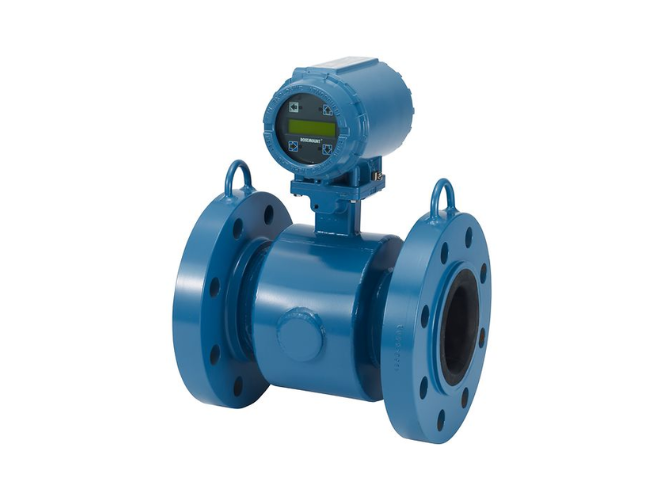

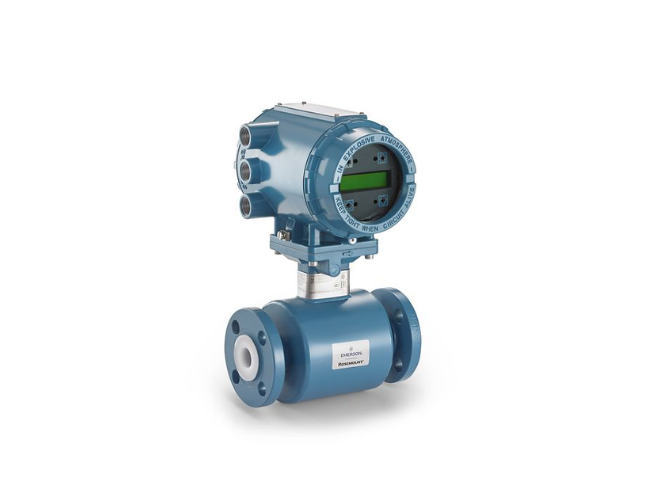

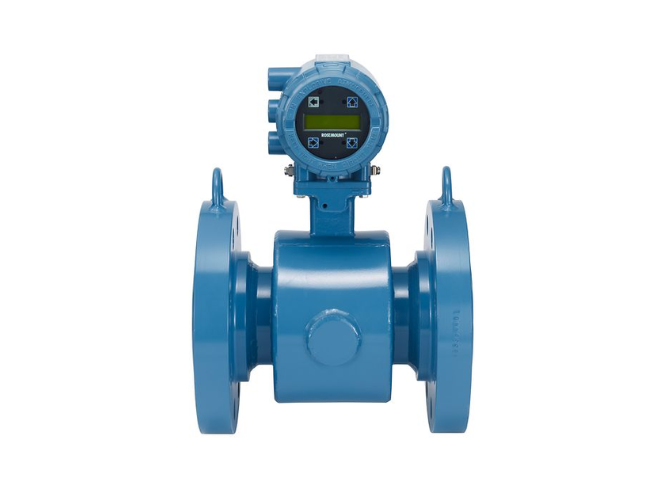

سنسور فلومتر مغناطیسی فلنجی Rosemount 8705
سنسور فلومتر مغناطیسی فلنجی Rosemount 8705 طراحی شده برای مایعات و دوغاب‌های رسانا، کاملاً جوش داده شده برای حداکثر محافظت، و در اندازه‌های لوله ۱/۲ تا ۳۶ اینچ موجود است.
- شروع قیمت:
$ 3,000
اکنون موجود نیست؛ اما می‌توانید این محصول را پیش‌خرید کنید
- ساخت: سنگاپور
- زمان تقریبی تحویل: 8 هفته کاری
- recommended replacement
brands رزمونت | Rosemount
- آپشنال محصول بهمراه:
- گواهی اصالت C.O.O
- گواهی عملکرد انطباق
- 1 سال ضمانت کمپانی
- ثبت سامانه مودیان
توضیحات
سنسور فلومتر مغناطیسی فلنجی Rosemount 8705
سنسورهای فلومتر مغناطیسی فلنج‌دار Rosemount 8705 از فولاد ضد زنگ و کربنی ساخته شده و برای ایجاد یک آب‌بندی هرمتیک که از رطوبت و سایر آلاینده‌ها محافظت می‌کند، جوش داده شده‌اند. محفظه آب‌بندی شده در لوله جریان فلنج‌دار 8705 با محافظت از تمام اجزای داخلی و سیم‌کشی در برابر محیط‌های بسیار نامطلوب، حداکثر قابلیت اطمینان سنسور لوله جریان را تضمین می‌کند.
طراحی بدون مانع Rosemount 8705 دارای هیچ قطعه متحرکی نیست که تعمیر و نگهداری را به حداقل می‌رساند. این سنسور دارای یک بلوک ترمینال قابل جابجایی و تعویض است که امکان تعمیر آسان در محل را بدون نیاز به تعویض کل فلومتر فراهم می‌کند. 8705 همچنین محفظه‌های مهار ثانویه اختیاری را ارائه می‌دهد که الکترودها را احاطه کرده و هرگونه نشتی احتمالی سیال فرآیند را ضبط می‌کنند. یک محافظ آستر اختیاری نیز برای محافظت در برابر آسیب نصب و سایش لبه جلویی موجود است.
سیستم‌های فلومتر مغناطیسی Rosemount از فناوری جریان مستقیم پالسی استفاده می‌کنند که صفر کردن خودکار مداوم را برای جبران تغییرات در محیط فرآیند فراهم می‌کند. مایع فرآیند باید رسانایی 5 میکروزیمنس بر سانتی‌متر (5 میکروموس بر سانتی‌متر) یا بیشتر داشته باشد.
لوله‌های جریان سری Rosemount 8700 قابل تعویض با هر دو فرستنده جریان 8712D و 8732 هستند. دقت سیستم صرف نظر از اندازه خط یا ویژگی‌های اختیاری حفظ می‌شود. هر پلاک لوله جریان فلنج‌دار Rosemount 8705 دارای یک شماره کالیبراسیون شانزده رقمی است که می‌تواند از طریق رابط اپراتور محلی یا ارتباط دهنده HART، بسته به مدل، در فرستنده وارد شود.

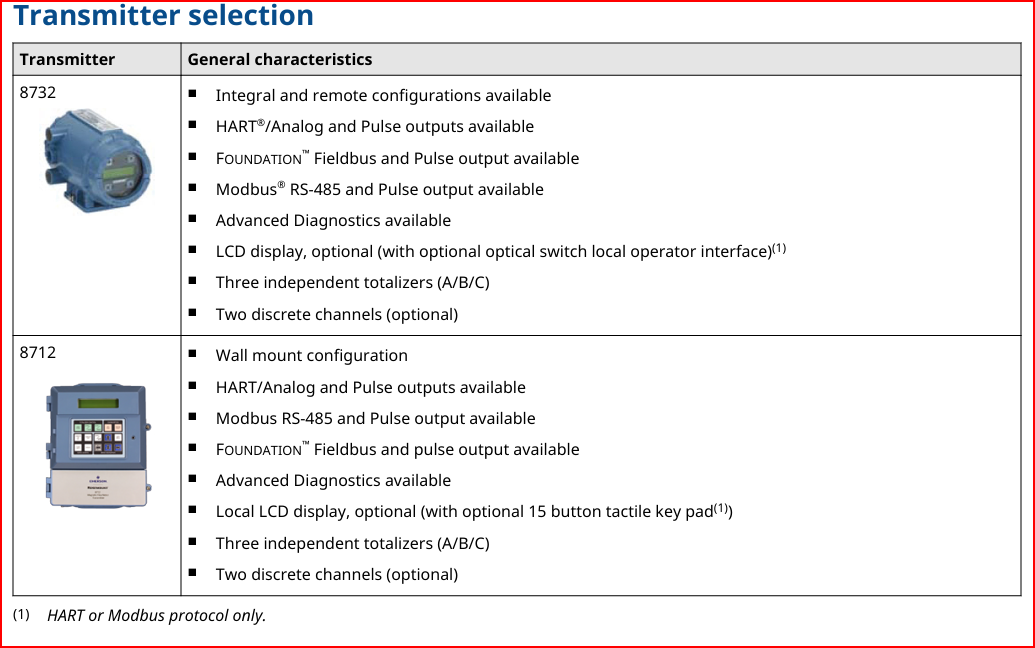

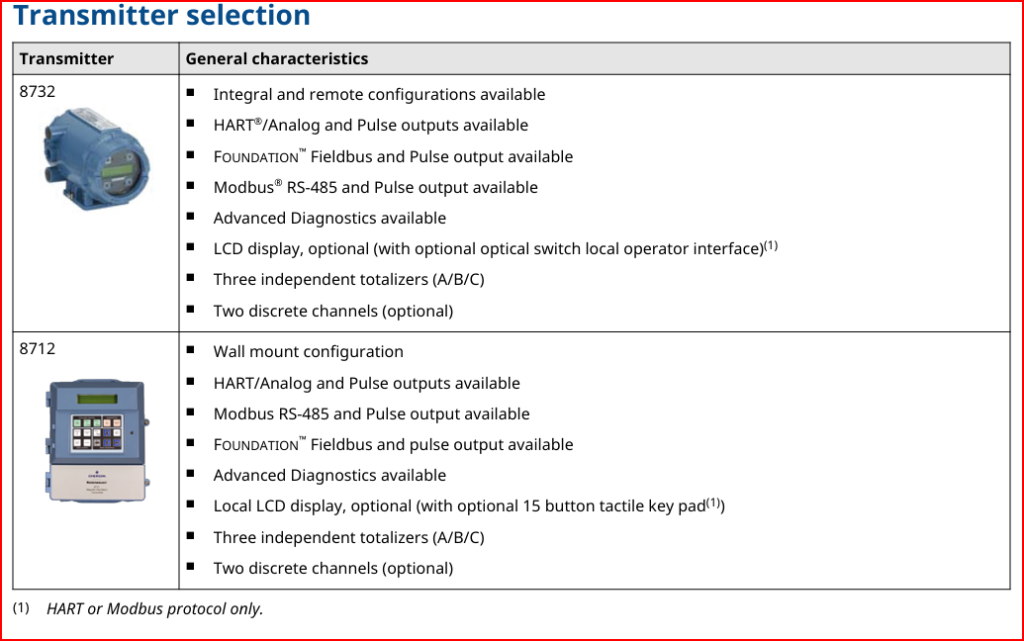

انواع ترانسمیتر های قابل انتخاب برای سنسور فلومتر مغناطیسی فلنجی Rosemount 8705
کد نامبر یک فروشنده فلومتر تایید شده توسط نمایندگان اصلی محصولات امرسون و IDWR است.
سنسورهای فلومتر فلنج‌دار سری Rosemount 8700 یک فلومتر دارای گواهینامه IDWR است، همانطور که در دستور ایالتی وزارت منابع آب آیداهو آمده است که نصب فلومترها توسط کاربران آب که آب را در مناطق تحت نظارت از منابع آب زیرزمینی و سطحی منحرف می‌کنند، الزامی است. این فلومتر توسط کارکنان آزمایشگاه قابل ردیابی NIST ایالت یوتا آزمایش شده و تمام الزامات تعیین شده توسط IDWR و وزارت کشاورزی آیداهو را با موفقیت پشت سر گذاشته است. اگر در مورد این فلومتر یا اینکه کدام فلومتر تایید شده توسط IDWR به بهترین وجه با کاربرد شما مطابقت دارد، سؤالی دارید، لطفاً از یکی از مهندسان ما بپرسید. 021-28428636
توضیحات تکمیلی
| line material |
PTFE, ETFE, PFA, Polyurethane, Neoprene, Linatex Natural Rubber |
|---|---|
| Accuracy |
Up to 0.15% of volumetric flow rate accuracy over 13:1 flow turndowns, 0.25% over 40:1 flow turndown |
| Pipe Size | |
| electrode material |
316L Stainless Steel, Nickel Alloy, Platinum, Tantalum, Titanium |
| flange rating |
ASME B16.5 Class 150-2500DIN PN 10-40AS 2129 Table D and EAWWA C207 Table 3 Class D (30-36 inch only) |
| Submergence Protection |
IP68 (Recommended with sealed cable glands) |
| Interchangeability |
Compatible with all 8700 Series transmitters,Compatible with legacy transmitters: 8712D, 8712C, 8732C, 8742C |
ویژگی و مزایا
- محفظه سیم‌پیچ جوش داده شده و آب‌بندی شده
- دقت استاندارد 0.25٪
- گزینه دقت بالا 0.15٪ موجود است
- مقاومت سیم‌پیچ حسگر 7-16Ω
- حد بالای محدوده 39.37 فوت بر ثانیه (12 متر بر ثانیه)
- اندازه‌های 1/2 تا 36 اینچ موجود است
- قدرت محرک سیم‌پیچ پالسی DC
- طراحی فرآیند استاندارد
پیکر بندی
Attribute
model
Lining Material
Line Size
Electrode Materialrn
Electrode type
Flange Material, Type and Rating
Electrode Housing Configurationrn
Electronics Mounting Stylern
Values
8705
Magnetic Flanged Flowmeter Sensor
P
Polyurethane
A
PFA
T
T - PTFE
F
F - Tefzel (ETFE)
N
Neoprene
L
Linatex natural rubber
K
PFA+
D
Adipren
005
0.5inch (15mm)
010
1inch (25mm)
015
1.5inch (40mm)
020
2inch (50mm)
025
2.5inch (60mm)
030
3inch (80mm)
040
4inch (100mm)
050
5inch (125mm)
060
6inch (150mm)
080
8inch (200mm)
100
10inch (250mm)
120
12inch (300mm)
140
14inch (350mm)
160
16inch (400mm)
180
18inch (450mm)
200
20inch (500mm)
240
24inch (600mm)
300
30inch (750mm)
360
36inch (950mm)
S
316L Stainless Stee
H
Nickel Alloy 276
T
Tantalum
P
80% Platinum- 20% Iridium
N
Titanium
W
Tungsten-Carbide Coated 316L
Y
Tungsten-Carbide Coated Nickel Alloy 276
A
2 Measurement Electrodes - Standard
E
2 Measurement Electrodes plus 1 Reference Electrode - Standard
B
2 Measurement Electrodes - Bullet-nose
F
2 Measurement Electrodes plus 1 Reference Electrode - Bullet-nose
T
2 Measurement Electrodes - Flat Head
U
2 Measurement Electrodes plus 1 Reference Electrode - Flat Head
C1
Carbon Steel, ASME B16.5 (ANSI), Class 150
C3
C3 - Carbon Steel, ASME B16.5 (ANSI), Class 300 (+$310.00)
S1
S1 - 304 Stainless Steel, ASME B16.5 (ANSI), Class 150 (+$478.00)
S3
S3 - 304 Stainless Steel, ASME B16.5 (ANSI), Class 300 (+$723.00)
S6
S6 - 304 Stainless Steel, ASME B16.5 (ANSI), Class 600 (Derated, 1000 psi max) (+$2,151.00)
P1
P1 - 316 Stainless Steel, ASME B16.5 (ANSI), Class 150 (+$590.00)
P3
P3 - 316 Stainless Steel, ASME B16.5 (ANSI), Class 300 (Pipe and Flange) (+$1,292.00)
SH
SH - Stainless Steel, DIN PN 40 (+$495.00)
SP
SP - 304 Stainless Steel, JIS 10K (+$495.00)
SR
SR - 304 Stainless Steel, JIS 20K (+$724.00)
M0
- Sealed & Welded with Terminal Block
M1
Sealed & Welded with Pressure Relief & Terminal Block
M2
Sealed & Welded with Separate Electrode Compartments & Terminal Block (+$1,224.00)
M4
Sealed & Welded with Separate Electrode Compartments, Cap & Port (+$1,395.00)
W0
Sealed, Welded Housing (Replacement only) (-$308.00)
W1
Sealed, Welded Housing w/ Pressure Relief (Replacement only) (+$327.00)
W3
Sealed, Welded Housing w/ Separate Electrode Compartment (Replacement only) (+$1,080.00)
B3
Integral Mount
Configuration Summary
Code Number:
Configuration Summary
Code Number:
