ترنسدیوسر فشار پیزو الکتریک مدل MEGGITT CP 104

ترنسدیوسر فشار پیزو الکتریک مدل MEGGITT CP 104

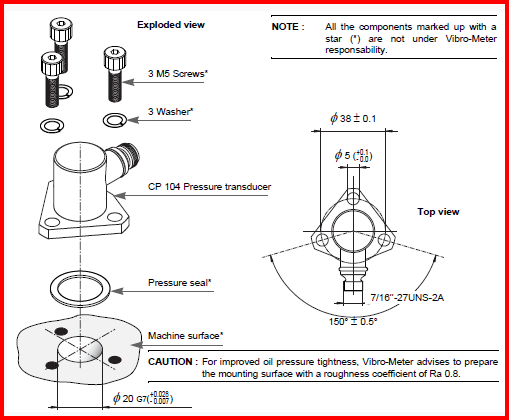

CP104 با ۳ سوراخ نصب طراحی شده است. این دستگاه برای نظارت طولانی مدت یا آزمایش توسعه است. مبدل فشار CP104 بسته به دمای مورد نیاز، می‌تواند با کابل‌های نرم یا سخت کار کند. می‌توان آن را روی قسمت‌های مختلف دستگاه که فشار محفظه در آنها قابل اندازه‌گیری است (بلوک هیدرولیک، محفظه احتراق و غیره) نصب کرد. بسته CP104 شامل:

• اتصالات،
• کابل‌ها
• و قطعات الکترونیکی

1. نیاز به برق ورودی: ندارد
2. انتقال سیگنال: سیستم دو قطبی عایق‌بندی شده از بدنه، خروجی شارژ
3. پردازش سیگنال: مبدل شارژ

عملکرد ترنسدیوسر فشار پیزو الکتریک مدل MEGGITT CP 104

• (در دمای 23+ تا 5+ درجه سانتیگراد)
• حساسیت (در دمای 2 هرتز): 190 پیکوکول بر بار اسمی
• خطی بودن: +1% در محدوده اندازه‌گیری دینامیکی
• حساسیت شتاب: ≤0.1 پیکوکول بر گرم (≤0.0005 بار بر گرم)
• فرکانس رزونانس: > 30 کیلوهرتز
• پاسخ فرکانسی: 2 تا 6000 هرتز +5% (فرکانس قطع پایین‌تر توسط قطعات الکترونیکی استفاده شده تعیین می‌شود)
• مقاومت عایق داخلی: حداقل. ۱۰۹ اهم (۱۰۷ اهم در دمای +۳۰۰ درجه سانتیگراد)
• ظرفیت خازنی: قطب اسمی ۸۵ پیکوفاراد، قطب اسمی ۳۰ پیکوفاراد/زمین
• محیطی
• محدوده دما: -۱۹۶ درجه سانتیگراد تا +۳۵۰ درجه سانتیگراد
• شتاب ضربه: کمتر از ۲۰۰۰ گرم پیک (نیم سینوس ۱ میلی ثانیه) در امتداد محور حساس
• خوردگی، رطوبت: اینکونل ۶۰۰، جوشکاری شده به صورت هرمتیک
• تابش‌ها

1. شار گاما: ۱۰۱۱ ارگ/گرم بدون اثر

کالیبراسیون

• کالیبراسیون دینامیکی در کارخانه در پیک ۱ بار و ۲ هرتز (+۲۳ درجه سانتیگراد). کالیبراسیون بعدی لازم نیست.
