ترانسمیتر ارتعاش لرزه ای مدل TR1101

ترانسمیتر ارتعاش لرزه ای مدل TR1101 سیگنال را از یک شتاب سنج یا مبدل سرعت دریافت کرده و خروجی 4-20 میلی آمپر را در شتاب، سرعت یا جابجایی ارائه می دهد.

ترانسمیتر ارتعاش لرزه ای مدل TR1101 - تصویر 1
  • شروع قیمت:

$ 1,800

با تماس بگیرید
  • recommended replacement
  • آپشنال محصول بهمراه:
  • گواهی اصالت C.O.O
  • گواهی عملکرد انطباق
  • 1 سال ضمانت کمپانی
  • ثبت سامانه مودیان
  • D.Sheet
  • Manual
  • Certificates
توضیحات

ترانسمیتر ارتعاش لرزه ای مدل TR1101

TR1101 یک راه حل مقرون به صرفه برای نظارت بر ارتعاشات محفظه در بالانس ماشین آلات کارخانه است. TR1101 سیگنال را از یک شتاب سنج یا مبدل سرعت دریافت کرده و خروجی 4-20 میلی آمپر را در شتاب، سرعت یا جابجایی ارائه می دهد.

ویژگی و مزایا ترانسمیتر ارتعاش لرزه ای مدل TR1101

  • اندازه‌گیری ارتعاش بدنه ماشین‌آلات خروجی ۴-۲۰ میلی‌آمپر در شتاب، سرعت یا جابجایی
  • خروجی بافر تا ۳۰۰ متر (۱۰۰۰ فوت) سازگار با سنسورهای سایر سازندگان (شتاب‌سنج یا سنسور سرعت)
  • بدنه آلومینیومی (بدون مس) با پوشش اپوکسی برای حفاظت بهتر از محیط زیست و قابلیت اطمینان
  • اندازه جمع و جور

توضیحات تکمیلی
Supply

پاسخ فرکانسی

,

,

,

,

,

,

interface

,

current source

Nominal 4mA@24VDC
Connector

,

,

,

Buffered Output

Original vibration, un-filtered Impedance: 100,Maximum cable distance: 300m (1,000ft) ,
Overall Vibration

4-20mA, source Driving load resistance up to 750
TEMP Range

Operation: -40℃ to +70℃
رطوبت

Storage Temperature

System Self-test

System OK: output 4-20mA,System Not OK: output < 3.0mA
ویژگی و مزایا
پیکر بندی
Document
Attribute
Model
Full scale (um pk-pk )
Sensor Type (not included)
Mount
Values
TR1101-
Seismic Vibration Transmitter
A00
0 - 200um pk-pk
A01
0 - 500um pk-pk
A02
0 - 100um pk-pk
A03
0 - 10mil pk-pk
A04
0 - 25mil pk-pk
A05
0 - 5.0mil pk-pk
A06
0 - 50mm/s pk
A07
0 - 100mm/s pk
A08
0 - 20mm/s pk
A09
0 - 2.0ips pk
A10
0 - 4.0ips pk
A11
0 - 1.0ips pk
A12
0 - 5.0g pk
A13
0 - 10g pk
A14
0 - 5.0g pk (low frequency)
A15
0 - 10g pk (low frequency)
A16
0 - 50mm/s pk (low frequency, E01, E04)
A17
0 - 100mm/s pk (low frequency, E01, E04)
A18
0 - 500um pk-pk (low frequency, E04)
A19
0 - 200um pk-pk (low frequency, E04)
A20
0 - 2.0ips pk (low frequency, E04)
A21
0 - 4.0ips pk (low frequency, E01, E04)
A22
0 - 20mil pk-pk (low frequency, E04)
A23
0 - 10mil pk-pk (low frequency, E04)
A24
0 - 2.0ips (50 mm/s) rms
A25
0 - 1.0ips (25 mm/s) rms
A26
: 0 - 0.8ips (20 mm/s) rms
A27
0 - 0.5ips (12.5 mm/s) rms
-E00
Accelerometer TM0782A, TM0783A, TM0784A, TM0785A, TM0786A or any current mode accelerometer with 100mV/g
-E01
Velocity sensor TM0793V, TM0796V or any current mode velocity sensor with 4mV/mm/sec
-E02
330500, 330525 velocity sensor
-E03
330750 velocity sensor
-E04
TM079VD low frequency sensor

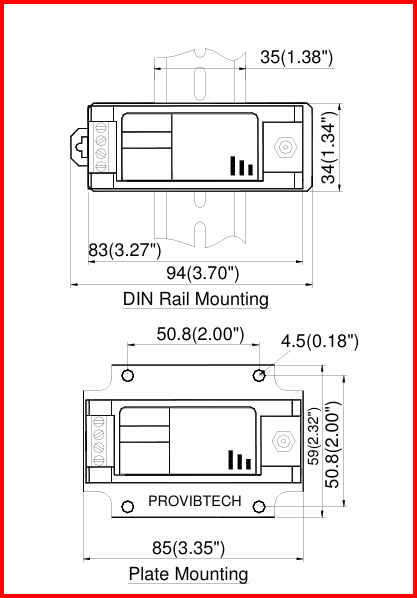

-G00
DIN rail mount
-G01
Plate mount
Configuration Summary
Code Number:
تجهیزات جانبی

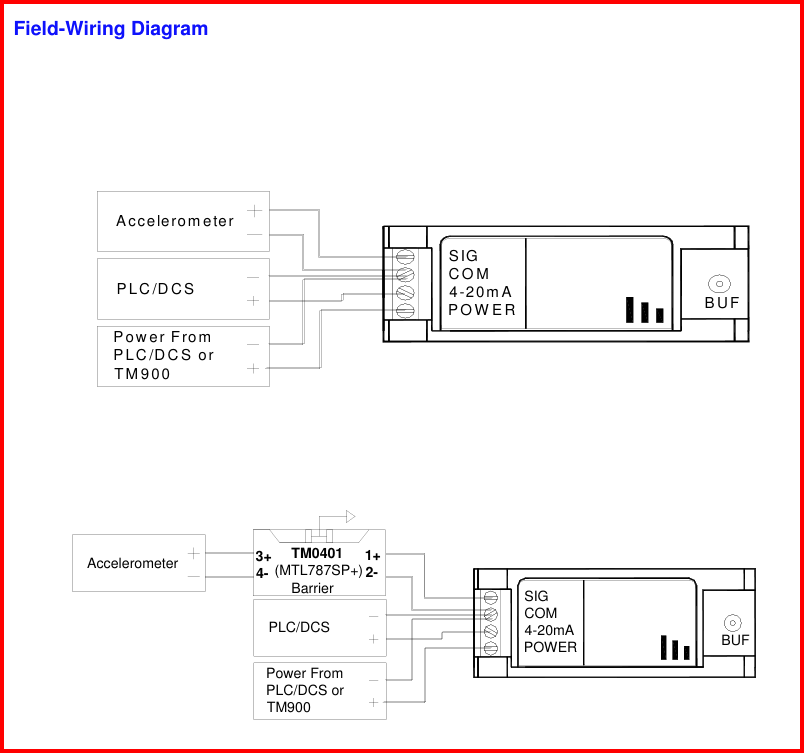

TR1101 برای کار به عنوان یک سیستم به یک شتاب‌سنج یا حسگر سرعت خارجی نیاز دارد.

TM0782A، TM0783A، TM0784A، TM0785A، TM0786A: شتاب‌سنج

TM0793V، TM0796V: حسگر سرعت

TM079VD: حسگر سرعت و جابجایی فرکانس پایین

TM900: مبدل توان

TM0200: واحد نمایش ۳.۵ رقمی

Other barriers available:

TM0402: (STAHL 9001/51-280-091-141)

TM0407: (STAHL 9160/13-11-11)

Approval & Certificates | License

استاندارد ها و تاییدیه های ساخت

Applications & Case Study

کاربرد های محصول

Accessories & Spare parts
